NPNトランジスタアンプの位相シフトを制御するにはどうすればよいですか?

Oct 21, 2025

伝言を残す

オリバー・Zhao
オリバー・Zhao
オリバーは、会社の経験豊富な3D印刷技術者です。彼は3D印刷技術を使用して、プロトタイプとカスタマイズされた部品を迅速に作成し、製品開発サイクルを短縮し、コストを削減するのに役立ちます。

こんにちは、電子機器愛好家の皆さん! NPN トランジスタのサプライヤーとして、私は最近、NPN トランジスタ アンプの位相シフトを制御する方法について多くの質問を受けています。そこで、このトピックに関する洞察とヒントを共有するために、このブログ投稿をまとめてみようと思いました。

まず、位相シフトとは何かを簡単に説明します。簡単に言えば、位相シフトは 2 つの波形のタイミングの差です。 NPN トランジスタ アンプに関しては、入力信号と出力信号に位相差が生じる可能性があり、この位相シフトを制御することは、オーディオ アンプ、高周波 (RF) 回路などの多くのアプリケーションで重要です。

NPNトランジスタアンプの基本を理解する

位相シフトの制御に入る前に、NPN トランジスタアンプがどのように動作するかを理解しましょう。 NPN トランジスタには、エミッタ、ベース、コレクタの 3 つの端子があります。基本的な考え方は、ベース端子に流れる小さな電流で、コレクタとエミッタの間に流れるはるかに大きな電流を制御できるということです。

最も広く使用されているセットアップの 1 つであるエミッタ接地アンプ構成では、入力信号はベース - エミッタ接合に印加され、出力はコレクタから取り出されます。この構成では、通常、入力信号と出力信号の間に 180 度の位相シフトがあります。つまり、入力信号が上がると出力信号は下がり、その逆も同様です。

位相シフトに影響を与える要因

NPN トランジスタアンプの位相シフトに影響を与える可能性のある要因がいくつかあります。

1. 回路構成

前述したように、エミッタ共通構成では 180 度の位相シフトが得られます。一方、コモン-コレクタ(エミッタ-フォロワ)構成では、入出力信号間の位相ずれがほとんどありません。コモンベース構成では、入力信号と出力信号は同相です。したがって、適切な回路構成を選択することが、位相シフトを制御する第一歩となります。

2. 頻度

NPN トランジスタアンプの位相シフトは、入力信号の周波数によっても変化します。低周波数では、位相シフトは特定の構成の理想値に近くなる可能性があります。しかし、周波数が高くなると、トランジスタや回路の寄生容量や寄生インダクタンスが影響し始めます。これらの要素は追加の位相シフトを引き起こす可能性があり、対処が少し難しい場合があります。

3. バイアス

トランジスタアンプの安定した動作には、適切なバイアスが不可欠です。バイアスが正しくないと、歪みや予期しない位相シフトが発生する可能性があります。トランジスタが正しくバイアスされていない場合、非線形領域で動作する可能性があり、入力信号と出力信号の間の位相関係が変化する可能性があります。

位相シフトを制御する方法

位相シフトに影響を与えるものがわかったので、位相シフトを制御するいくつかの方法を見てみましょう。

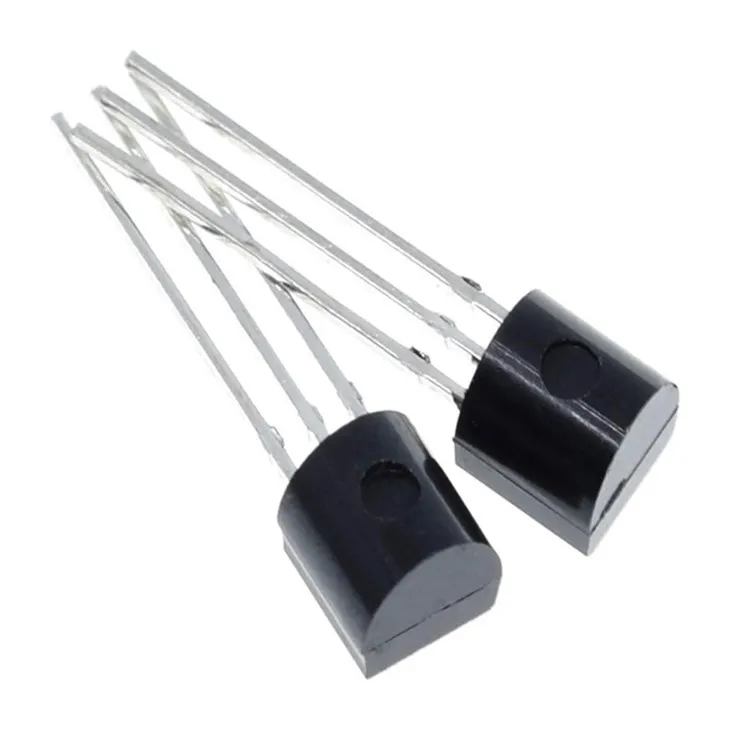

Low power consumption NPN transistor  BC547High-speed Switching NPN Transistor

1. フィードバックネットワークの使用

フィードバックはエレクトロニクスにおける強力な技術です。増幅回路にフィードバックネットワークを追加することで、位相シフトを調整できます。たとえば、負帰還ネットワークを使用すると、アンプのゲインを下げ、位相シフトを安定させることができます。フィードバック信号は、元の入力信号と逆の方法で入力にフィードバックされます。これは、周波数またはコンポーネント値の変化によって引き起こされる位相シフトの変動を軽減するのに役立ちます。

2. コンポーネントの選択

適切なコンポーネントを選択することが重要です。たとえば、回路内でコンデンサとインダクタを使用すると、位相シフトの制御に役立ちます。コンデンサは位相の進みを引き起こす可能性がありますが、インダクタは位相の遅れを引き起こす可能性があります。これらのコンポーネントの値を慎重に選択し、回路の適切な部分に配置することで、位相シフトを微調整することができます。

オーディオアンプを開発していて、小さな位相シフトを補正したいとします。入力または出力回路に抵抗と並列に小さなコンデンサを追加できます。コンデンサにより位相進みが発生しますが、これを調整して不要な位相シフトを打ち消すことができます。

3. 回路の調整

回路を構築したら、必要な位相シフトを得るために回路を調整する必要がある場合があります。これには、バイアス抵抗の調整、フィードバック部品の値の変更、さらには負荷インピーダンスの調整が含まれる場合があります。小さな変更を加えて出力の位相シフトを測定することで、回路を徐々に最適化できます。

位相シフト制御用の当社のNPNトランジスタ

当社では、位相シフト制御が重要となるさまざまな用途に適したNPNトランジスタを幅広く提供しています。私たちの低消費電力NPNトランジスタバッテリー駆動のデバイスに最適です。これらのトランジスタは消費電力が非常に少ないため、長時間の動作には不可欠です。また、安定した特性を備えているため、長期間にわたって一貫した位相シフトを維持するのに役立ちます。

高速回線で作業している場合は、高速スイッチングNPNトランジスタが進むべき道です。これらのトランジスタはオンとオフを非常に素早く切り替えることができ、位相シフトの変動を最小限に抑えて高周波信号を処理できます。

結論

NPN トランジスタアンプの位相シフトを制御することは必ずしも簡単ではありませんが、位相シフトに影響を与える要因をよく理解し、適切な技術を使用すれば、制御することができます。小さなプロジェクトに取り組む趣味人であっても、複雑な電子システムを設計するエンジニアであっても、NPN トランジスタの正しい選択と適切な回路設計が重要です。

次のプロジェクトのために当社の NPN トランジスタの購入にご興味がある場合、または位相シフト制御や当社の製品についてご質問がある場合は、お気軽にお問い合わせください。お客様のニーズに最適なソリューションを見つけるお手伝いをいたします。

参考文献

  • 「電子デバイスと回路理論」ロバート L. ボイルスタッド、ルイス ナシェルスキー著
  • 「Microelectronic Circuits」(アデル・S・セドラ、ケネス・C・スミス著)
